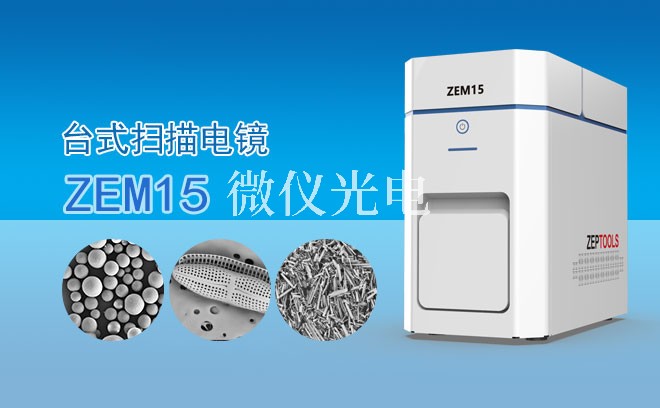

掃描電鏡作為材料表征領域的核心工具，憑借其納米級分辨率、三維立體成像及廣泛適用性，已成為科研與工業檢測中不可或缺的技術手段。本文將從掃描電鏡的工作原理、核心應用場景及技術優勢出發，系統解析這一“微觀世界之眼”如何推動材料科學、生物醫學等領域的創新突破。

一、SEM掃描電鏡的核心工作原理

掃描電鏡通過高能電子束與樣品表面的相互作用，實現納米級形貌與成分的同步分析。其工作流如下：

電子束發射與加速
電子槍（如鎢燈絲或場發射源）產生高能電子束，經電磁透鏡聚焦形成直徑為納米級的探針，以光柵掃描方式轟擊樣品表面。

信號激發與探測
電子與樣品原子碰撞產生多種信號：

二次電子（SE）：反映表面形貌，用于高分辨成像；

背散射電子（BSE）：關聯原子序數差異，實現成分對比；

特征X射線：通過能譜儀（EDS）分析元素組成。

圖像重建與顯示
探測器收集信號并轉換為電脈沖，經計算機處理生成實時掃描圖像，分辨率可達0.8nm（高真空模式）。

二、掃描電鏡在科研與工業中的跨領域應用

1. 材料失效分析與結構表征

案例：航空航天領域利用掃描電鏡觀察金屬疲勞裂紋的萌生與擴展路徑，結合EBSD（電子背散射衍射）技術分析晶粒取向，為高強度合金設計提供數據支撐。

優勢：大景深特性可清晰呈現斷口形貌的立體特征，揭示斷裂機制。

2. 生物醫學樣本的無損成像

應用：在低溫掃描電鏡（Cryo-SEM）中，生物組織（如細胞、血管）經快速冷凍固定，避免脫水變形，實現原生狀態下的超微結構觀察。

突破：結合EDS可定位納米藥物載體在細胞內的分布，助力靶向治療研究。

3. 納米材料與器件的工藝監控

場景：半導體芯片制造中，掃描電鏡實時檢測光刻膠涂覆均勻性及線寬精度，確保28nm以下制程的良率控制。

技術融合：與聚焦離子束（FIB）聯用，實現納米級樣品的**切割與三維重構。

4. 地質與考古樣品的成分溯源

實踐：通過掃描電鏡的BSE成像與EDS面掃，區分古陶瓷釉料中的礦物相分布，結合同位素比對，為文物斷代提供科學依據。

三、SEM掃描電鏡的技術優勢與局限性

四、掃描電鏡技術的未來發展方向

原位表征技術
開發加熱/冷卻/拉伸臺，實現材料在服役條件下的動態觀測（如鋰電池充放電過程中的電極形變）。

多模態聯用
掃描電鏡與拉曼光譜、原子力顯微鏡（AFM）結合，構建“形貌-成分-力學性能”全維度分析平臺。

AI輔助成像
通過深度學習優化圖像降噪與對比度增強，將數據采集效率提升3-5倍，推動高通量材料篩選。

作為連接宏觀與微觀世界的橋梁，SEM掃描電鏡正通過技術迭代不斷突破分辨率與功能的邊界。從金屬疲勞機理的深度解析，到納米藥物遞送系統的**優化，其應用場景已滲透至能源、環境、醫療等戰略領域。未來，隨著多模態聯用與AI技術的融合，掃描電鏡將持續賦能科技創新，為人類探索物質本質提供更銳利的“納米之眼”。
